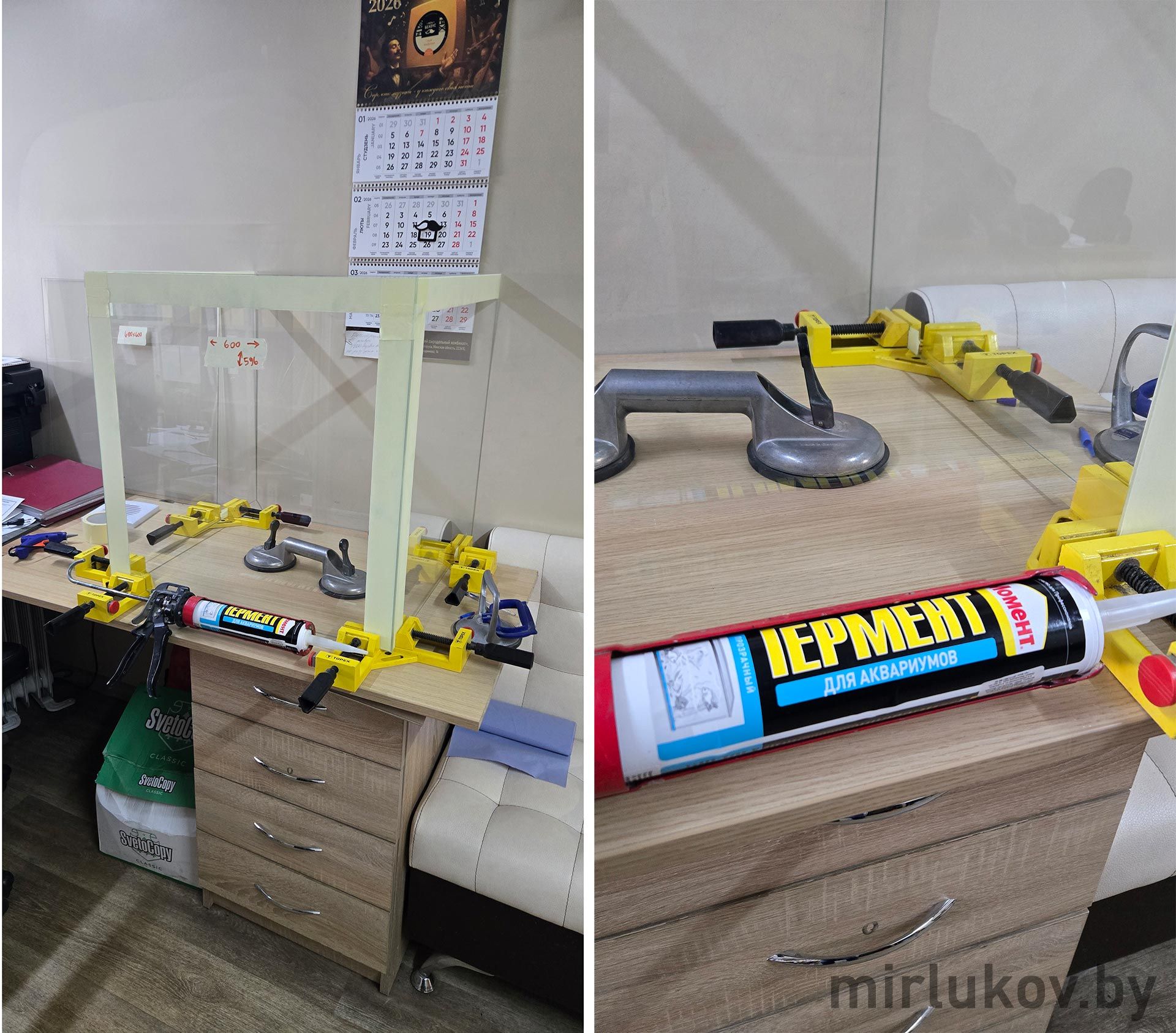

1 ЧАСТЬ статьи по ссылкеДля того что бы идею воплотить идею в жизнь и пройти путь от её фиксации до реализации нам понадобится некое подобие аквариума, такая прозрачная герметичная камера которую планируем наполнить дымом. Склеиваем при помощи силикона “Момент” сначала три стекла буквой П, а затем добавляем еще одно. Получается куб с четырьмя плоскостями прозрачными. Почему 4? Нам хватит четыре. Снизу будет ДСП и одна сторона куба будет из плитки с встроенной вентиляционной решеткой под плитку. Итого шесть.
Условный пол из ДСП, по периметру приклеили алюминиевый профили на двухсторонний скотч, в профиль вклеили дверной резиновый уплотнитель, на который станет стекло, это сделано для герметичности. Просверлили коронкой круглое отверстие d105 мм, закроем его пластиковой решетко. Через это отверстие будем подавать дым от дымогенератора. А при отсоединении штуцера генератора дыма отверстие будет служить для притока воздуха.

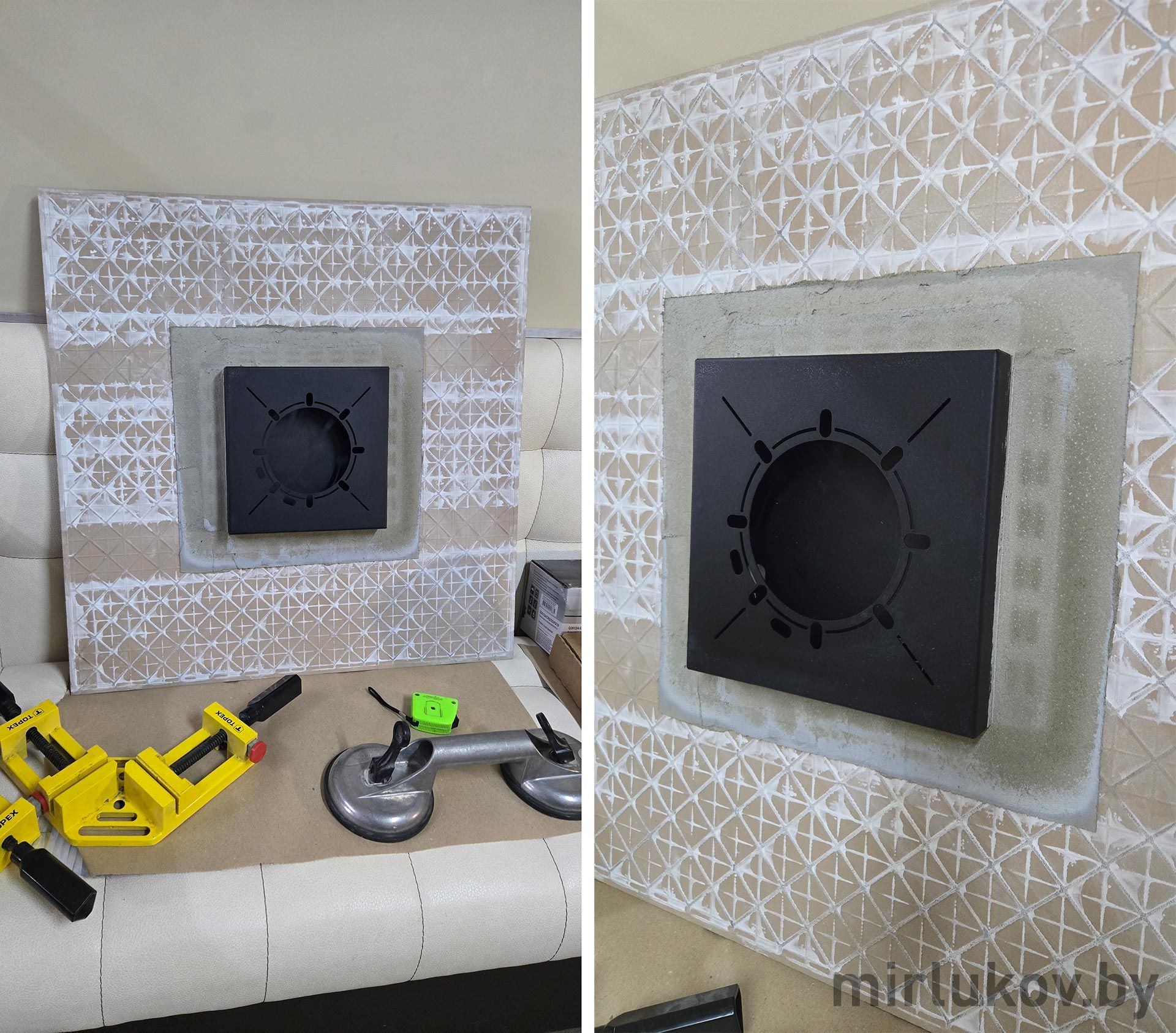

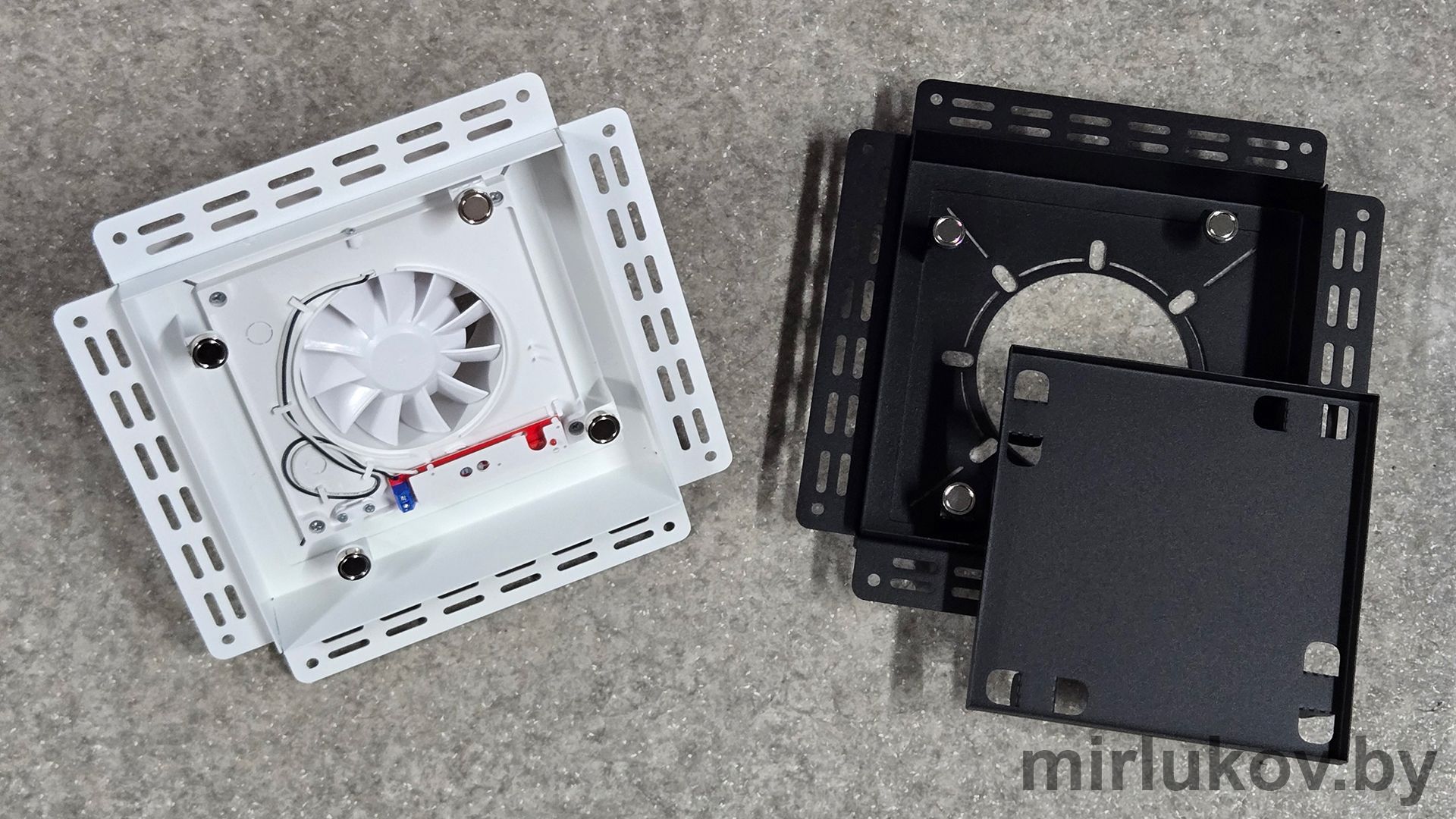

В центре плитки врезали квадратное отверстие под универсальную решетку Керамо УВМ 200x200 (производитель ООО Вентайл, Россия). Отдельная благодарность плиточнику Николаю. Он вырезал отверстие идеально. Если вам понадобятся его услуги можете обратиться, тел.: +375 29 885-83-72

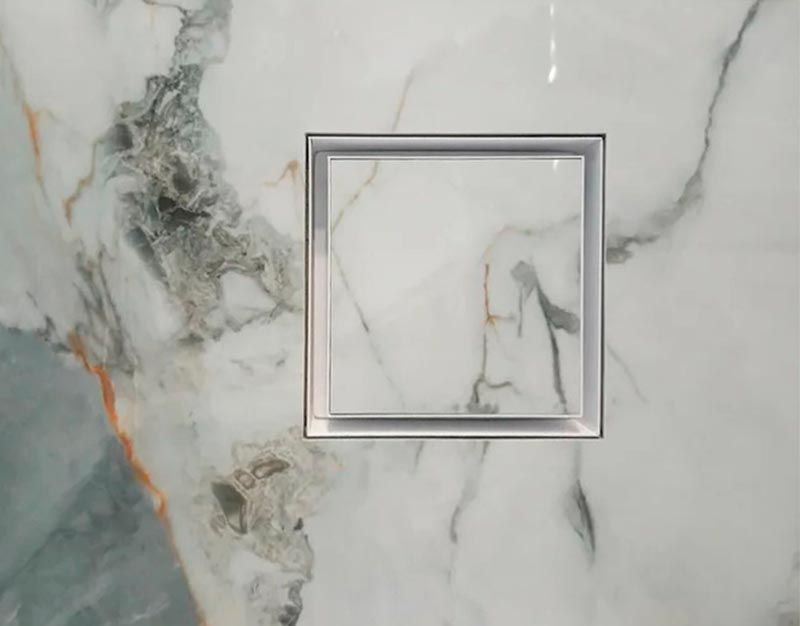

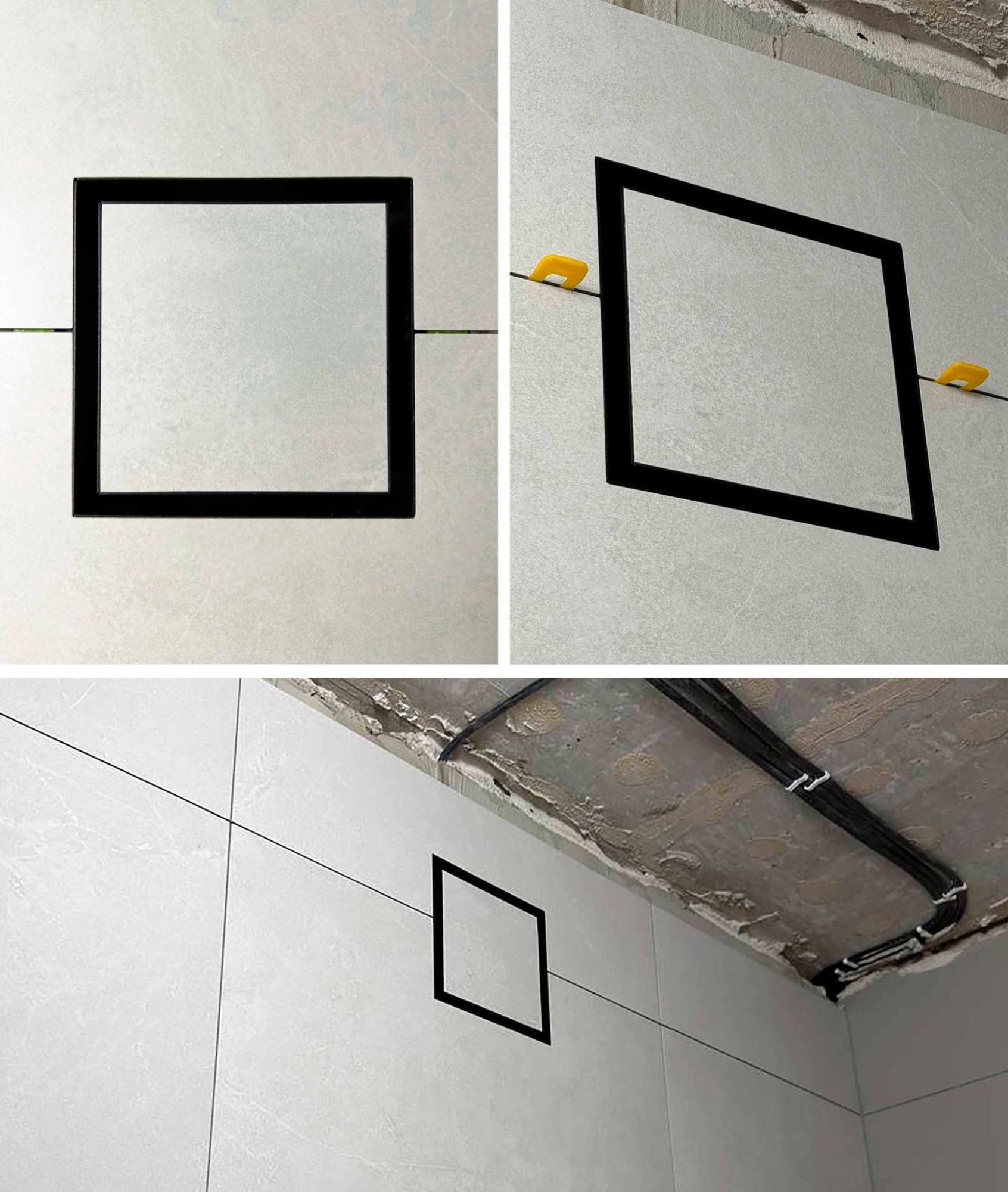

Решетка имеет отверстие 105 мм, подходит практически любой вытяжной вентилятор для ванной комнаты с фланцем d100. Крепится он на саморезы, в случаи поломки его можно быстро и легко заменить. Центральная, лицевая панель квадратная из металла, держится на мощных магнитах с регулировкой по плоскости. Это очень удобно. Зацепы на панели удерживаю ее в центре и она не сползает вниз, установить можно любой стороной, в отличии от конкурентов. Еще у решетки есть маяк, который закрывает торцы плитки, в нашем ассортименте есть решетки и без маяка, кому как удобней. Разница в цене минимальная.
На видео все видно и понятно.
Вентилятор бытовой вытяжной

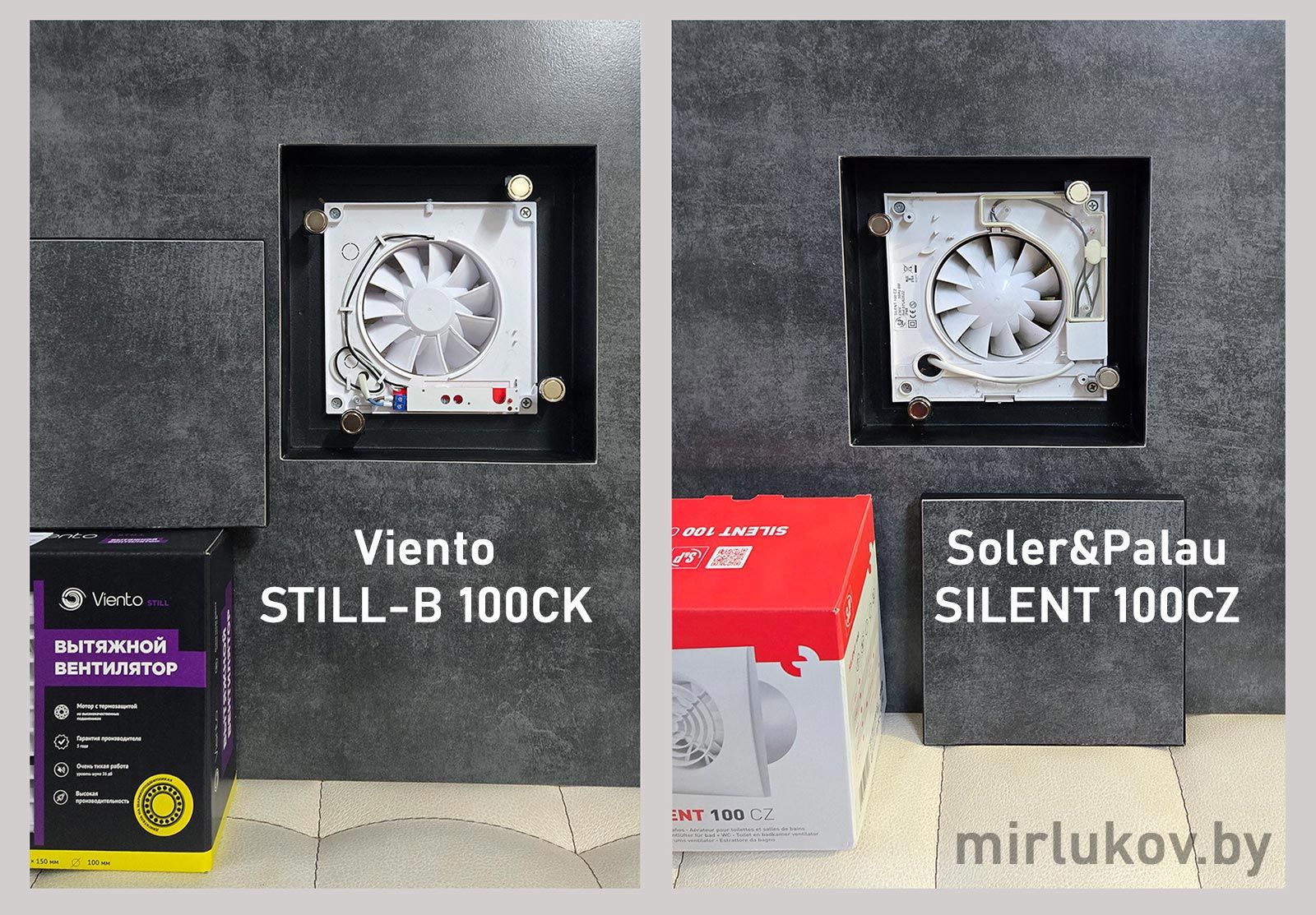

В качестве вытяжки мы установим два вентилятора, получаем cкрытый вентилятор под плитку, оба имеют присоединительный фланец D100, двигатель на шарикоподшипниках и обратный клапан, ссылки ниже:- вентилятор Viento STILL-B 100CK (13 Вт, 130 м3ч, 26 дБ)
- вентилятор S&P SILENT 100CZ (8 Вт, 95 м3ч, 26 дБ)

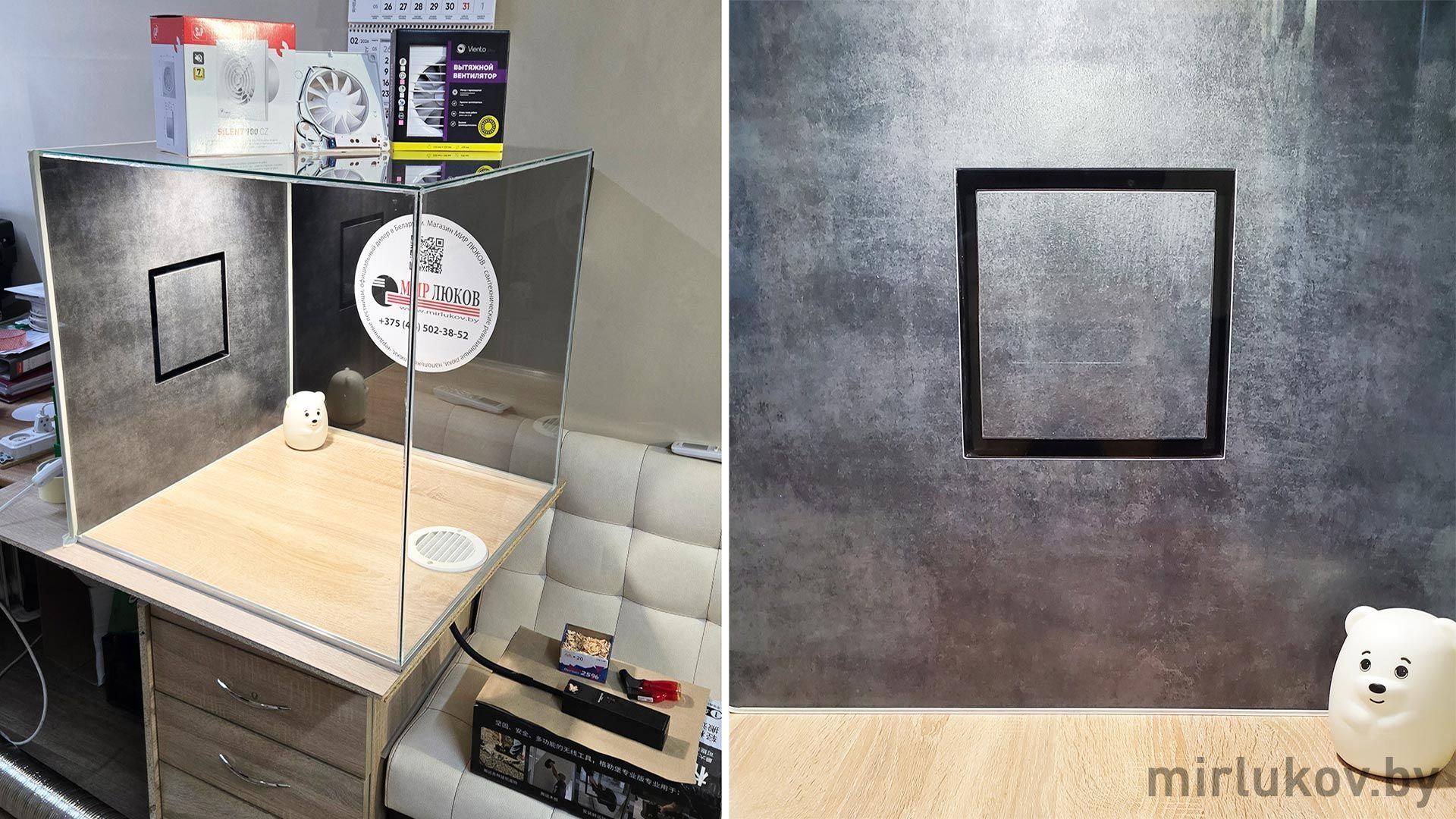

Как закрепить плитку с решеткой и соединить ее с нашим прозрачным кубиком? Очень просто, используем обычный малярный скотч. Проклеили по трем сторонам, снизу наклеили резиновый уплотнитель. Вроде все готово. Засыпаем щепу из ольхи и поджигаем. Дальше слова не нужны. Смотрим видео с комментариями автора.
